分频器设计专用计算器
电子式分频器滤波计算器是一款分频器设计专用计算器，该分频器滤波计算器可以迅速、准确的计算出扬声器系统(音箱)的分频器具体数值。

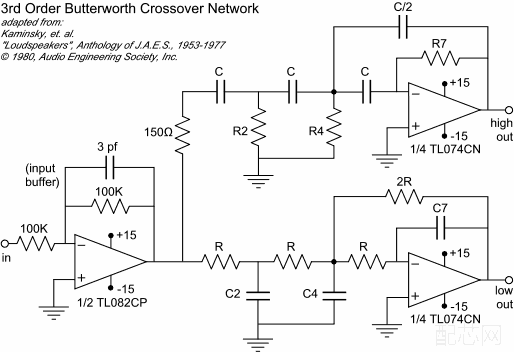

Active filter crossover schematic

输入想要的分频频率: Fol = Foh = Hz,
计算出的值直接配合上图配置
R = KΩ C = µF
R2 = KΩ C2 = µF
R4 = KΩ C4 = µF
R7 = KΩ C7 = µF

计算的方式:
R的理论值 ...
(频率Fc < 200 Hz时选择使用R = 100 KΩ，否则 R = 10 KΩ):
C = (10/R)*50
2 π F		      C2 = 2455.3
2 π F R		      C4 = 2108.9
2 π F R		      C7 = 193.1
2 π F R

R2 = 407.4
2 π F C		   R4 = 474.2
2 π F C		   R7 = 5176.6
2 π F C		   (C in

(R in		 µF)

KΩ)

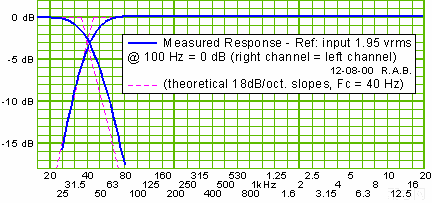

Measured response plot
